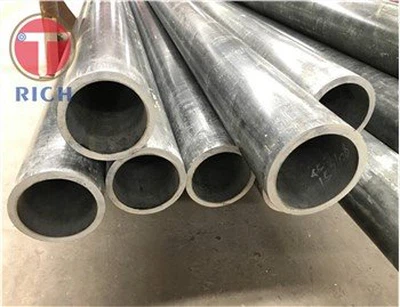

צינור מושחז

תהליך הייצור של צינורות פלדה טחונים מדויקים: מייצור ועד אריזה

צינורות פלדה טחונים מדויקים הם רכיבים חיוניים-במערכות מכניות והידראוליות מתקדמים, הידועים ברמת הדיוק הממדית יוצאת הדופן ובגימור המשטח החלק. להלן פירוט פשוט של מסע הייצור שלהם, מחומרי גלם ועד לאריזה סופית:

1. הכנת חומרי גלם

מבחר ריק בצינור 1.1:
צינורות פלדה ללא תפרים מגולגלים חם- או קר- נבחרים כחומרי גלם. חומרים נפוצים כוללים פלדת פחמן, פלדת סגסוגת או פלדת אל-חלד, כולם נבדקו בקפדנות עבור הרכב כימי ותכונות מכניות כדי להבטיח אחידות ומבנים ללא פגמים-.

2. גיבוש: גלגול חם לעומת גלגול קר

2.1 גלגול חם:
ריק הצינור מחומם לכ- 1200 מעלות כדי להפוך אותו לגמיש. מכונת פירסינג יוצרת צינור חלול, אשר מעוצב לאחר מכן על ידי גלגול מתמשך.
יתרונות: עלות-חסכונית לייצור-בקנה מידה גדול.
חסרונות: מייצר שכבת תחמוצת עבה הדורשת הסרה מאוחרת יותר.

2.2 גלגול קר:
תהליך זה מתנהל בטמפרטורת החדר, מקטין את עובי הדופן ומכייל מידות, אידיאלי עבור צינורות דקים-בקירות ובדיוק גבוה-.
יתרונות: גימור משטח מעולה וסובלנות הדוקה יותר.
חסרונות: לעתים קרובות יש צורך בעלות גבוהה יותר ושלבי חישול ביניים.

3. טיפול בחום

כדי לשפר את התכונות המכניות ולהקל על מתח פנימי מגלגול, צינורות עוברים:

3.3 חישול/נורמליזציה: חימום ל-800-900 מעלות (עבור פלדת פחמן) ואחריו קירור מבוקר. זה מעדן את המיקרו-מבנה ומשפר את העמידות.

4. יישור

מכונות יישור מרובות -מתקנים כיפופים או עיוותים, ומבטיחות ישרות (סטייה של פחות או שווה ל-1.5 מ"מ/מ'). יישור נכון של רולים והגדרות לחץ הוא קריטי לעקביות.

5. גריסה מדויקת (תהליך ליבה)

5.1 גריסה חיצונית:
מכונת שחיקה ללא מרכז או מטחנה גלילית מצחצחת את המשטח החיצוני. גודל הגריסה של גלגלי השחזה (80-320 mesh) קובע את חספוס פני השטח (Ra 0.4-1.6 מיקרומטר). הסיבולות נשמרות בטווח של ±0.02 מ"מ לקוטר ופחות או שווה ל-0.01 מ"מ עבור סגלגלות.

5.2 שחיקה פנימית:
עבור יישומים כמו צילינדרים הידראוליים, מטחנות פנימיות או מכונות השחזה משיגים משטחים פנימיים חלקים במיוחד (Ra פחות מ-0.2 מיקרומטר או שווה ל-0.2 מיקרומטר). טכניקות מיוחדות מונעות רעידות בצינורות ארוכים, מונעות פגמים גליים.

6. חיתוך ושיפוף

6.1 חיתוך מדויק: מסורי רצועות או חותכי לייזר מבטיחים חיתוכים נקיים וניצבים (סטייה של פחות או שווה ל-0.1 מעלות). קוצים מוסרים לגובה של פחות או שווה ל-0.05 מ"מ.

6.2 שיוף: הקצוות מוחלקים בצורה מכנית כדי למנוע נזק במהלך ההרכבה.

7. בקרת איכות

7.1 בדיקות ממדים: מכונות מדידת קואורדינטות (CMMs) מאמתות קוטר חיצוני, עובי דופן וישרות. הקוטר הפנימי נבדק עם מדי אוויר או מדי תקע.

7.2 בדיקת משטח: בדיקות חזותיות ובוחני חספוס (למשל, טיילור הובסון) מזהים שריטות, סדקים או בורות.

7.3 בדיקות לא-הרסניות (NDT):

בדיקת אולטרסאונד: מזהה סדקים או תכלילים פנימיים.

אדי הנוכחי בדיקה: מסכים לפגמי שטח.

7.4 בדיקת לחץ: צינורות עומדים בלחץ עבודה של 1.5× למשך 30 דקות ללא דליפה.

8. טיפול פני השטח ונגד-קורוזיה

8.1 התזת חול/ליטוש: משפר את האסתטיקה או מכין משטחים לציפויים.

8.2 פוספטציה/גלוון: מוסיף שכבות עמידות בפני קורוזיה-(עובי 5-15 מיקרומטר).

8.3 מניעת חלודה: הגנה-ת לטווח קצר משתמשת בשמנים נגד-חלודה; אחסון-לטווח ארוך משתמש בנייר VCI (מעכב קורוזיה אדים).

9. אריזה ומשלוח

9.1 אריזה מגן: צינורות בודדים עטופים בסרט PE. צינורות מרובים ארוזים בארגזי עץ או מסגרות פלדה עם ספינות- מוגנת רטיבות. קצוות הצינור מכוסים כדי להגן מפני נזקי פגיעה.

9.2 תיוג: סימוני לייזר מציינים את דרגת החומר, מידות, מספר אצווה ותקנים (למשל, ASTM A519).

9.3 הובלה: מתלים מותאמים אישית במכולות משלוח מונעים עיוות במהלך המעבר.
