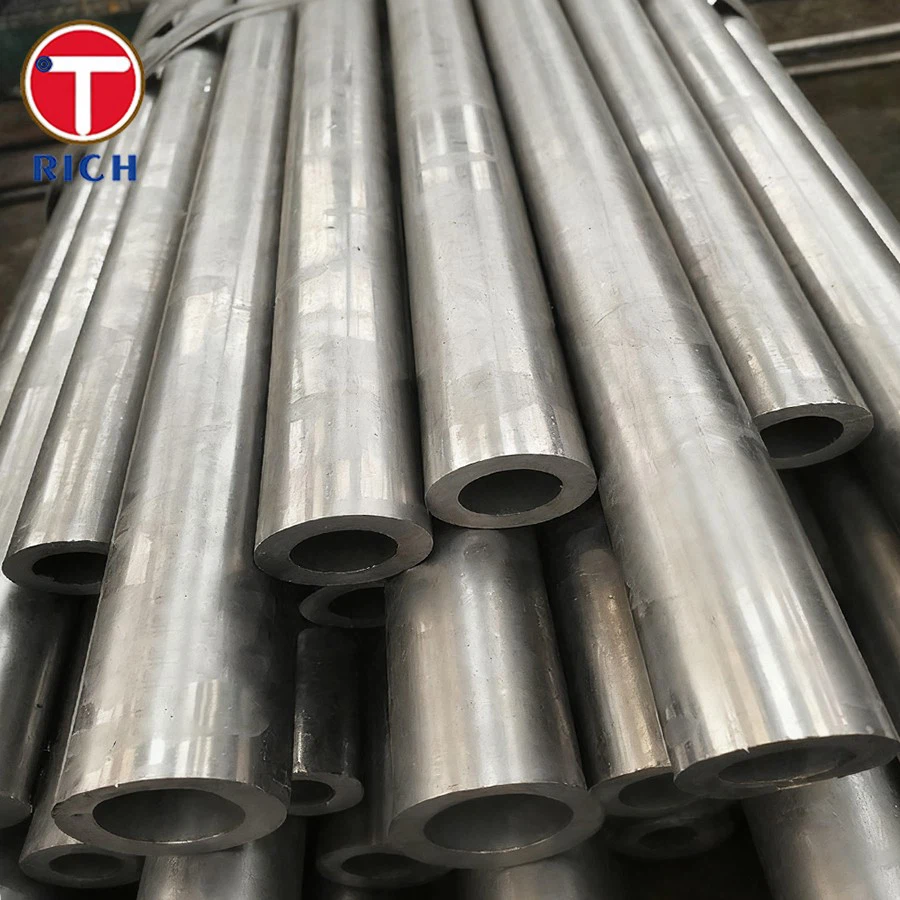

תיאור מוצרים
מפרט מוצר
| תקנים |
ASTM A519 / ASME SA519 |
| ציוני פלדה | E3310,4012,4023,4024,4027,4028,4037,4042 4047,4063,4118,4130,4135,4137,4140,4142 וכו'. |
| תקנים מקבילים | EN 10297-1 / JIS G3441/ GB/T 8162 |
| קוטר חיצוני (OD) | 5 מ"מ-630 מ"מ |
| עובי קיר (WT) | 1.5 מ"מ-50 מ"מ |
| מֶשֶׁך | 6/12 m |
| טיפול פני השטח | גימור שחור, משומן, כבוש או בהיר |
| תהליך ייצור | ציור קר מעל ציר |
| מַצָב | +SR / +N / Q&T (צוין לקוח) |
בעקבות -הקלה או כיבוי- ו-טיפול במתח, צינורות 4140 DOM מציעים חוזק תפוקה מינימלי של 690 MPa (100 ksi) ויכולת נשיאה-בלחץ- גבוהה במיוחד; בהשוואה לצינורות DOM 1026, הוא מאפשר הפחתה בעובי דופן הצילינדר של למעלה מ-25% בעת ייצור צילינדרים הידראוליים המיועדים לאותו לחץ פעולה.
תהליך ה-DOM משיג חספוס פני השטח הפנימי של Ra פחות או שווה ל-1.6 מיקרומטר ושומר על שליטה קפדנית על סובלנות הקוטר הפנימי (דרגות H8-H9). הודות לדיוק הממד המדויק הזה, הצינור משתלב בצורה חלקה עם אטמי בוכנה, ומפחית באופן משמעותי את דליפת הנוזל הידראולי והפסדי החיכוך.
בניגוד למוטות בוכנה מסורתיים בציפוי-כרום- (כגון פלדה Ck45/1045) הדורשים קימום נרחב, צינורות פלדה דיוק 4140 DOM מפחיתים את קצבאות העיבוד ב-30%.
שירותים מותאמים אישית
- TORICH מציעה שירותי חידוד חורים עמוקים-, תוך השגת סובלנות קוטר פנימי של H7 וחספוס פני הקידוח של Ra 0.4–0.8 מיקרומטר (גימור דמוי מראה).
- אנו מספקים-ציפוי משטחים עמידים בפני שחיקה ואנטי-לקורוזיה, כולל ציפוי כרום קשיח עבור הקדח (עם עובי ציפוי של 0.03-0.15 מ"מ לכל צד וקשיות של HV 800-1000 / HRC 60+) וציפוי כרום קשיח עבור הקוטר החיצוני.
- השירותים כוללים גם הברגה פנימית וחיצונית (UNF, חוטי M-מטריים והברגות טרפזיות/תמיכה), קידוח חריץ איטום ועיבוד עיבוד שבבי של שיפועים מסוג J-, V- או U-.
הרכב כימי
| אֵלֵמֶנט | C | Mn | סִי | Cr | מו | P (מקסימום) | S (מקסימום) |
| 4140 | 0.38–0.43 | 0.75–1.00 | 0.15–0.35 | 0.80–1.10 | 0.15–0.25 | 0.035 | 0.040 |
מאפיינים מכניים
| נֶכֶס | חוזק מתיחה (MPa) | חוזק תפוקה (MPa) | התארכות (%) | קשיות (HB) |
| 4140 Q&T | 850–1000 | 655–850 | 15–25 | 197–235 |
ציונים חלופיים אפשריים
- 4130 היא גרסת-פחמן נמוכה יותר של 4140; הוא מציע יכולת ריתוך מעולה, קל יותר לחימום- וחסכוני יותר, מה שהופך אותו למתאים לצילינדרים הידראוליים פנאומטיים קלים-עד-בינוניים- ובלחץ נמוך- הפועלים בלחץ של 25 MPa או פחות.
- 4340 משלב ניקל בבסיס סגסוגת המוליבדן-כרום, וכתוצאה מכך תכונות מכניות כוללות עדיפות ב-15% מאלו של 4140; הוא מתאים ליישומים בתעופה וחלל, הגנה ומכונות כרייה בקנה מידה גדול-.
- EN 10297-1 42CrMo4 ו-JIS G3441 SCM440 הם תקנים מקבילים ל-4140, עם הרכבים כימיים התואמים כמעט בדיוק לאלו של 4140.
אזורי יישום
צינור ASTM A519 4140 DOM נמצא בשימוש נרחב בייצור והרכבה של צילינדרים הידראוליים ופניאומטיים בעלי ביצועים גבוהים-במגזרים אלה:
- מכונות בנייה: גלילי בום ודלי עבור מחפרים, מעמיסים ודחפורים
- ציוד כרייה ומנהרות: רגלי תמיכה הידראוליות, שקעים וצילינדרים הנעה עבור מכונות קידוח מנהרות (TBMs)
- ציוד תעשייתי: גלילי הידוק-הידוק והוצאת תבניות למכונות הזרקה, מכונות יציקה- ומכבשים
- רכבים כבדים-: צילינדרים להרמת משאית; משענת מנוף וצילינדרים טלסקופיים
- אנרגיה וימי: מערכות הרמה של פלטפורמות ימיות; צילינדרים לתפעול שערים לתחנות כוח הידרואלקטריות
- מערכות פנאומטיות: גלילי אוויר לנשימה-בלחץ גבוה; צילינדרים של מדחס אוויר בלחץ גבוה{{1}
תערוכת מוצרים
ציוד בדיקה
ציוד במפעל
ציוד כבישה
חבילת מוצרים
שאלות נפוצות
ש: מהי קשיות המסירה של צינור DOM 4140, והאם הוא מתאים לעיבוד נוסף?
ת: הוא מסופק במצב חישול משוחרר-, עם קשיות שנשלטת בדרך כלל בין HRC 22 ל-32. טווח זה מבטיח עמידות בפני שחיקה תוך התאמה מלאה לפעולות כרסום, קידוח והקשה שלאחר מכן.
ש: מה ההבדלים בין ASTM A519 4140 DOM tubing לבין 4140 Quenched and Tempered (QT) מניות?
ת: צינורות DOM משמשים במצב קר-משוך, ומציעים חוזק בסיס גבוה וקשיחות טובה. לעומת זאת, מלאי בר 4140 QT דורש עיבוד גס ולאחריו טיפול בחום, הכולל תהליך ייצור ארוך יותר. צינורות DOM יעילים יותר- ומתאים יותר לשימוש ישיר כחביות צילינדר.
ש: האם אתה יכול לספק צינורות מושחזים עם סובלנות לקוטר פנימי H7?
ת: בוודאי. בעוד שצינורות DOM מגיעים בדרך כלל עם סובלנות H8, אם דרישות האיטום שלך מחמירות ביותר, נוכל לבצע חידוד חורים עמוקים- נוספים כדי להשיג סובלנות H7, כמו גם עגולות וישרות מעולים.
