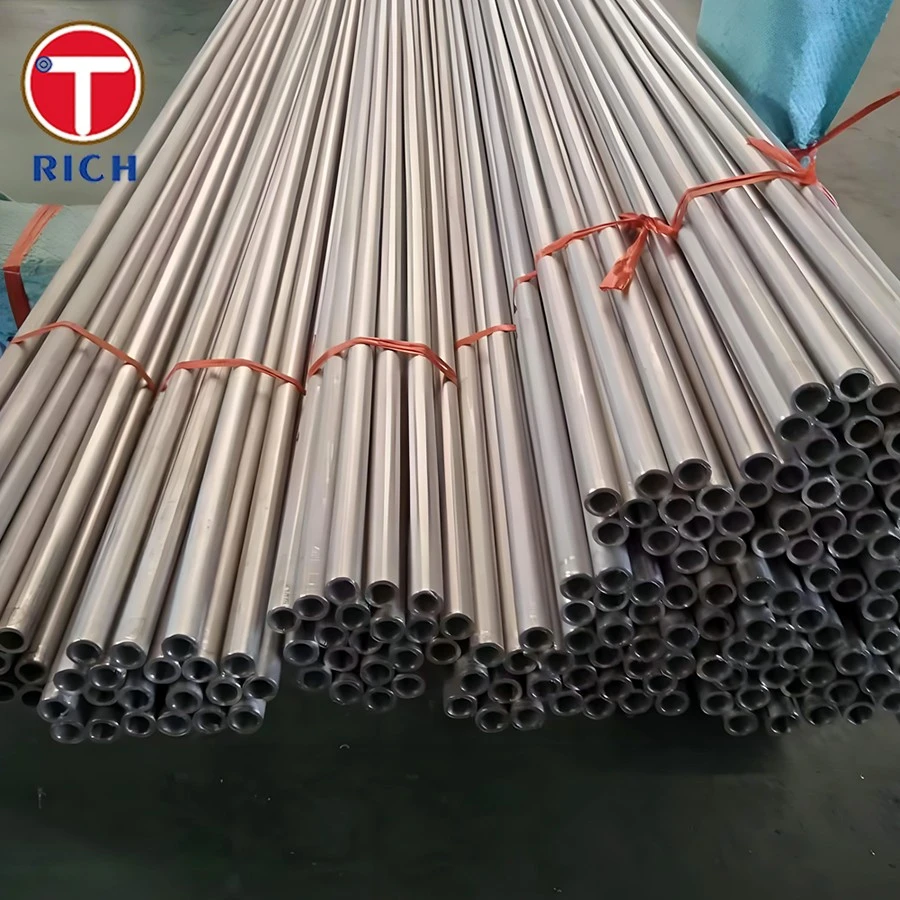

תיאור מוצרים
מפרט מוצר
| תקנים | EN 10216-5 |
| ציוני פלדה |
X2CrNiN23-4 (1.4362),X2CrNiMoN22-5-3 (1.4462),X2CrNiMoCuN25-6-3 (1.4507),X2CrNiMoN25-7-4 (1.4410),X2CrNiMoCuN25-6-3 (1.4507) |
| תקנים מקבילים | ASTM A789 / A790 (UNS S32205, S32750, S32304, S32760, S32906);ASME SA-789/SA-790 |
| קוטר חיצוני (OD) | 12.7 מ"מ-50.8 מ"מ |
| עובי קיר (WT) | 0.5 מ"מ-3.5 מ"מ |
| מֶשֶׁך | 6/12 מטר, או מותאם אישית |
| טיפול פני השטח | בהיר חישול |
| תהליך ייצור | מצויר קר, מגולגל קר |
| מַצָב | פתרון חישול |
המוליכות התרמית של פלדת אל חלד דופלקסית (~15 W/m·K) גבוהה מזו של נירוסטה אוסטניטית, בעוד שמקדם ההתפשטות התרמית שלה (~13×10⁻⁶/מעלה) קרוב יותר לזה של פלדת פחמן. עבור מחליפי חום של מעטפת-ו-, מאפיין זה עוזר להפחית את המתח התרמי בין יריעת הצינורות לצרור הצינורות.
צינורות U Bend מציגים עמידות מצוינת בפני קורוזיה של מי ים; ספציפית, לדרגה 1.4462 יש מספר שווה ערך להתנגדות פיתול (PREN) של גדול מ-35 או שווה ל-35, ולדרגה 1.4410 יש PREN גדול מ-42 או שווה ל-42, מה שמאפשר להם לעמוד בסביבות מי ים-כלורידיים-המכילים 35,000 ppm של כלוריד יונים-לאורך תקופות ממושכות.
שירותים מותאמים אישית
- TORICH מציעה התאמה אישית לרדיוסי כיפוף לא-סטנדרטיים; בנוסף לכיפופי U- סטנדרטיים 1.5D ו-2D, אנו יכולים לייצר כיפופי U- עם אורכי רגליים לא שווים, חבילות U- מקוננות מרובות-ערכות, ותצורות דומות.
- לפי בקשה, נוכל לבצע עיבוד קצה-של צינורות-כולל התרחבות, שיפוע, השחלה ופיתוח-כדי להקל על תאימות עם תהליכי הרחבת-ל-הרחבת צינור וריתוך אוטומטיים.
- אנו מספקים שירותי אריזה ותיוג מותאמים אישית, תוך שימוש בנייר עיכוב-חלודה, מכסי קצה מפלסטיק וחומרי אריזה כגון ארגזי דיקט או משטחי פלדה; אנו מציעים גם שירותי שבלונות וסימון.
הרכב כימי
| צִיוּן | מספר פלדה | C מקסימום | Si Max | Mn Max | P Max | S מקס | Cr | ני | מו | Cu | N |
|---|---|---|---|---|---|---|---|---|---|---|---|
| X2CrNiN23-4 | 1.4362 | 0.03 | 1.00 | 2.00 | 0.035 | 0.015 | 22.0–24.0 | 3.5–5.5 | 0.1–0.6 | - | 0.05–0.20 |
| X2CrNiMoN22-5-3 | 1.4462 | 0.03 | 1.00 | 2.00 | 0.035 | 0.015 | 21.0–23.0 | 4.5–6.5 | 2.5–3.5 | - | 0.10–0.22 |
| X2CrNiMoCuN25-6-3 | 1.4507 | 0.03 | 0.80 | 1.50 | 0.035 | 0.015 | 24.0–26.0 | 6.0–8.0 | 2.5–4.0 | 0.5–1.5 | 0.20–0.30 |
מאפיינים מכניים
| צִיוּן | מספר פלדה | חוזק מתיחה (Rm) MPa | חוזק תפוקה Rp0.2 MPa | התארכות A (%) | קשיות HB Max |
|---|---|---|---|---|---|
| X2CrNiN23-4 | 1.4362 | 600–850 | גדול או שווה ל-450 | גדול או שווה ל-25 | 270 |
| X2CrNiMoN22-5-3 | 1.4462 | 640–840 | גדול או שווה ל-450 | גדול או שווה ל-25 | 290 |
| X2CrNiMoCuN25-6-3 | 1.4507 | 750–950 | גדול או שווה ל-550 | גדול או שווה ל-20 | 310 |
ציונים חלופיים אפשריים
- עבור תנאי הפעלה הכוללים טמפרטורת- סביבה, מי ים במליחות- נמוכה, פלדת אל-חלד אוסטניטית 1.4404 (316 ליטר) היא בחירה מתאימה; הוא מתאים היטב-ליחידות התפלת מי ים-קטנות-בקנה מידה נמוך ומציע עלויות נמוכות יותר.
- עבור תנאי אידוי מרוכזים של מי ים הכוללים טמפרטורות העולה על 70 מעלות וריכוז יוני כלוריד הגבוהים מ-60,000 ppm, ניתן לבחור פלדת אל-חלד סופר-אוסטניטית 904L; עם זאת, מכיוון שהחוזק שלה נמוך משמעותית מזה של נירוסטה דופלקס, הוא מחייב שימוש בקירות צינור עבים יותר.
אזורי יישום
- הבזק רב-שלבי (MSF): חבילות צינורות מאייד, קטעי חימום מוקדמים של מי הזנה, יחידות לשחזור קונדנסט
- זיקוק רב-אפקט (MED): מחליפי חום מיחזור מימלח, מעבים סופיים-אפקטים
- אוסמוזה הפוכה (RO): צנרת תמלחת-בלחץ גבוהה, מחליפי חום להחזרת אנרגיה, מחממי טיפול לאחר-חדירת RO
- מערכות עזר למפעלי התפלה: מצנני מי ים, מצננים להזרמת מי מלח, מצננים תזקיקים
תערוכת מוצרים
ציוד בדיקה
ציוד במפעל
ציוד כבישה
חבילת מוצרים
שאלות נפוצות
ש: מהו רדיוס הכיפוף המינימלי הזמין לכיפופי U-המסופקים?
ת: רדיוס הכיפוף הסטנדרטי הוא פי 1.5 מהקוטר החיצוני של הצינור (R=1.5D). אנו יכולים גם לספק כפיפות קומפקטיות מותאמות אישית עד ל-R=1.2D, בכפוף להערכה של דרישות עובי הדופן והקוטר החיצוני הספציפיים.
ש: האם חישול תמיסות חובה לאחר תהליך הכיפוף?
ת: כן. תהליך הכיפוף הקר מציג דפורמציה מרטנזיט ומתחים פנימיים, הפוגעים בעמידות בפני קורוזיה. פרוטוקול הייצור הסטנדרטי שלנו כולל טיפול חישול לאחר-כיפוף פתרון תחת אווירה מגוננת, מיד לאחר מכן כבישה.
ש: מהם היתרונות של שימוש בכיפופי U-דופלקס מנירוסטה בהשוואה לצינורות U-טיטניום?
ת: בעוד שטיטניום מציע עמידות יוצאת דופן בפני קורוזיה, הוא סובל ממוליכות תרמית ירודה, עלות גבוהה, ודורש הליכים מיוחדים לחיבור-ל-הרחבת צינור. לעומת זאת, פלדת אל-חלד דופלקסת (לדוגמה, 1.4410), בעלת חוזק מכני גבוה-המאפשרת הפחתת משקל משמעותית- וכוללת מקדם התפשטות תרמית התואם מאוד לזה של יריעת הצינור, מה שמבטיח חיבורי התפשטות יציבים ואמינים; יתר על כן, הוא מציע עלות כוללת נמוכה יותר.
