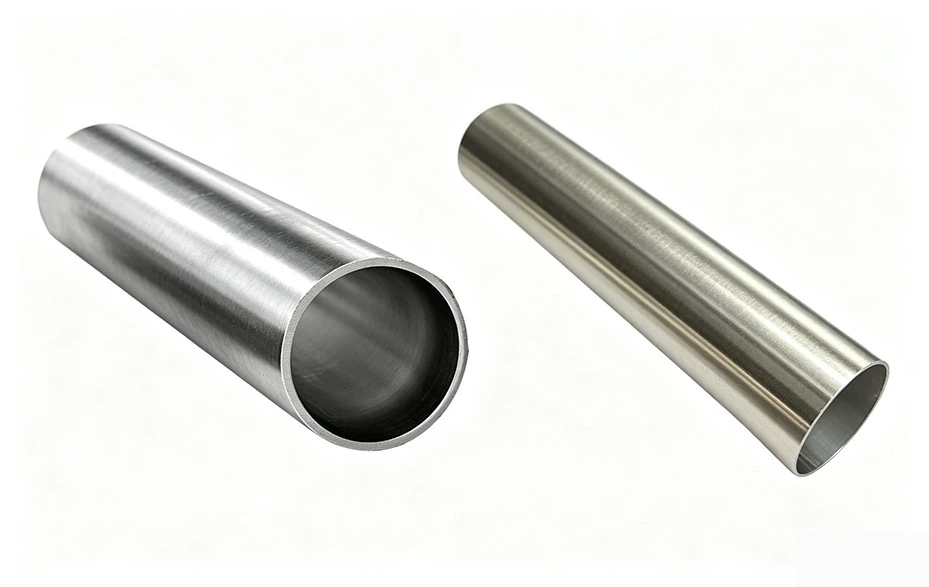

צינורות ERW לעומת צינורות DOM: מה ההבדל?

כאשר מהנדסים או קונים משוויםצינורות ERWלעומת DOM Tubing, שאלת המפתח היא לא רק "איזה מהם עדיף?" השאלה האמיתית היא האם החלק האחרון זקוק לשליטה מימדית נוספת שנוצרה על ידי ציור קר.

רוֹבצינורות DOMמתחיל כצינור ERW ולאחר מכן עובר תהליך ציור נוסף על גבי ציר. ההבנה שההבדל הזה עוזרת לקונים לבחור את הצינור הנכון מבלי לשלם על דיוק שהיישום אינו צריך בפועל.

ERW ראשי תיבות של Electric Resistance Welded tubing; זהו צינור פלדה מרותך סטנדרטי המשמש בכל תעשיות ומשמש כחומר בסיס ראשוני לצינורות מבניים מכניים. תהליך הייצור הליבה שלו יעיל ויעיל-כולל שחרור רצועות פלדה, יצירת גליל, ריתוך התנגדות-בתדר גבוה, חיתוך חרוזי ריתוך וחיתוך גודל-ללא צורך בשלבי שרטוט או גימור בקור משניים, מה שהופך אותו למוצר חסכוני במיוחד באמבטיות-.{6}

I. מאפייני ריתוך

צינורות פלדה ERW כוללים ריתוך אורכי קבוע. במהלך הייצור, חרוז הריתוך החיצוני נטחן כדי להבטיח משטח חיצוני חלק ונקי; עם זאת, חרוז הריתוך הפנימי בדרך כלל נותר שלם או גזוז באופן מינימלי בלבד, כאשר הגימור הספציפי מותאם בהתאם למפרטים ולדרישות ההזמנה. מאפיין זה מביא לעגול פנימי מוגבל ואחידות קירות; כתוצאה מכך, אם נעשה שימוש עבור שרוולים, תותבים או רכיבי התאמה- מדויקת, דיוק ההרכבה ויציבות התפעול עלולים להיפגע.

II. דיוק מידות

בעוד שהעקביות של הקוטר החיצוני ועובי הדופן של צינורות פלדה סטנדרטיים ERW עומדת בדרישות מבניות כלליות-עם סובלנות הנופלות בגבולות-תקני התעשייה-היעדר כיול שרטוט קר-גורם לסטיות מובנות לגבי עגולות, ריכוזיות ואחידות עובי דופן. לכן, הם אינם מתאימים ליישומים הדורשים הרכבה-בדיוק גבוה או עיבוד שבבי מדויק.

III. יישומים נפוצים של צינורות ERW

היתרון המרכזי של צינורות פלדה ERW הוא העלות-יעילות והמעשיות שלהם, מה שהופך אותם לבחירה המועדפת עבור יישומים שאינם דורשים דיוק מימדים מחמירים או סובלנות פנימית-דיוקת. יישומים אופייניים כוללים תומכי ציוד, מבני מסגרת, רכיבים מכניים כלליים, מסגרות ציוד חקלאי, רכיבי חומרה כלליים וחלקי מבנה סטנדרטיים לרכב.

DOMצינורות פלדה (Drawn Over Mandrel) הם מוצר מוגמר מדויק- המופק מצינורות ERW (Electric Resistance Welded); זה לא צינורות פלדה חלקים-הבחנה מרכזית שלעתים קרובות לא מובנת כהלכה בתעשייה. הוא מיוצר בדרך כלל על ידי נטילת צינורות ERW כחומר הבסיס והכפפתם לתהליך שרטוט קר- באמצעות תבנית ומחצב.

I. תהליך ייצור צינורות פלדה של DOM

צינור בסיס ERW ← טיפול בחום (חישול) לפי הצורך ← שרטוט קר עם קוביות ← גודל מדויק על גבי ציר ← יישור ועיצוב ← גימור פני השטח ← בדיקה ושיגור. בהשוואה לצינורות פלדה סטנדרטיים מסוג ERW, תוספת המפתח של תהליך השרטוט הקרה- מייעלת באופן יסודי את פרמטרי הליבה של הצינור.

II. מאפייני תפר ריתוך

צינורות פלדה DOM אינם חלקים; חומר הבסיס שומר על תפר ריתוך אורכי ERW. עם זאת, באמצעות ההשפעות המשולבות של רישום קר, טיפול בחום ותהליכי גימור, המיקרו-מבנה באזור הריתוך מעודן והומוגג. וריאציות ממדים ופגמים מבניים בריתוך בוטלו למעשה, מה שהופך את מיקום הריתוך כמעט בלתי ניתן להבחין בעין בלתי מזוינת או במהלך בדיקות סטנדרטיות, תוך שיפור משמעותי באחידות הכללית של הצינור.

III. יישומי DOM Tube

צינורות פלדה דיוק DOM מיועדים ליישומי עיבוד מדויק והרכבה פונקציונלית. הם משמשים בעיקר עבור רכיבי רכב מדויקים (חלקי שלדה, כלובי גלגול, שרוולי תיבת הילוכים, רכיבי בולמי זעזועים), צנרת מערכת הידראולית ופנאומטית, תותבים ושרוולים של מכונות מדויקות, רולים מדויקים, מסגרות מדויקות לציוד אוטומציה, חלקי מכונות חקלאיות-יוקרתיות ורכיבי עומס מדויק של מכונות בנייה-.

הדרך הכי שימושית להשוותצינורות ERW לעומת צינורות DOMהוא להסתכל מה בעצם דורש הרכיב המוגמר.

I. האם צינורות DOM חזקים יותר מצינורות ERW?

זה לא עניין פשוט של הכללה. צינורות פלדה DOM, באמצעות שרטוט קר, משכללים את מבנה המיקרו של הפלדה, וכתוצאה מכך חוזק תפוקה וחוזק מתיחה גבוהים יותר מצינורות פלדה ERW רגילים באותם תנאי חומר ו-טיפול בחום. עם זאת, החוזק הסופי של הצינור תלוי בדרגת הפלדה (1020, 1026, 4130 וכו'), באיכות חומר הבסיס, כמות המשיכה הקרה ומצב הטיפול הסופי בחום.

במילים פשוטות: DOM מייצג תהליך עיבוד מדויק משודרג, לא דרגת פלדה גבוהה יותר. לא ניתן לשפוט חוזק רק על סמך תנאי החומר והעיבוד.

II. למי יש דיוק מימדי טוב יותר?

צינורות פלדה DOM מובילים בדיוק כולל. ניצול תהליך גימור של שרטוט קר-, סובלנות הקוטר הפנימי והחיצוני שלו, אחידות עובי הדופן, העגלגלות והקואקסיאליות שלו נשלטים במדויק, וכתוצאה מכך משטח פנימי חלק ונטול פגמי ריתוך.

ביישומים כגון תותבים, שרוולים, אביזרי הידראוליים ופירים מדויקים, צינורות פלדה DOM (Osmosis נחושה) יכולים להפחית באופן משמעותי את קצבאות העיבוד הבאות כגון קעמום, השחזה ועיצוב, להוזיל עלויות גימור ושיעורי גרוטאות. לצינורות פלדה ERW (Extended Eroded Wrap) לעומת זאת, יש יותר סטיות קוטר פנימיות ופגמים פני השטח, והם מתאימים רק למבנים שאינם דורשים התאמה מדויקת.

III. מה עדיף לכיפוף וליצור?

טעות נפוצה היא ש-DOM, עם הדיוק והאיכות הגבוהים שלו, מתאים יותר לכל תרחישי הכיפוף. זה לא המקרה.

לאחר שרטוט קר, צינורות פלדה DOM מציגים קשיות מוגברת וחוזק תפוקה, ירידה קלה בהתארכות ושינוי גמישות. השפעת הכיפוף של הצינור תלויה בעיקר בקוטר הצינור, עובי הדופן, רדיוס הכיפוף, דרגת פלדה ומצב טיפול בחום, לא רק בהבדל בין תהליכי ERW ו-DOM.

לכן, קונים המתכננים פעולות כיפוף, ריתוך או גיבוש צריכים להעריך את תוואי התהליך המלא במקום לבחור צינורות על סמך שם הייצור בלבד.

א. מתי כדאי לבחור בצינורות ERW?

1. אין דרישות סובלנות מימדיות קפדניות; משמש בעיקר עבור מבני עומס-או מסגרת
2. הקיר הפנימי אינו משטח עבודה פונקציונלי; אין צורך בהתאמה חלקה ומדויקת
3. אין צורך בתהליכי גימור מדויקים הבאים; רק חיתוך וריתוך פשוטים
4. תקציב הפרויקט הוא בראש סדר העדיפויות; התמקדות-עלויות
5. יישומים אופייניים כוללים: מסגרות, סוגריים, תומכים ורכיבים מבניים כלליים

II. מתי כדאי לבחור בצינורות DOM?

1. דרישות דיוק קפדניות לסובלנות קוטר פנימי/חיצוני, אחידות עובי דופן וריכוזיות
2. הקיר הפנימי הוא משטח פונקציונלי קריטי הדורש חלקות, שטוחות והתאמה הדוקה
3. דורש תהליכי גימור מדויקים כגון חריטה והשחזה; שואפת לקצבת עיבוד מינימלית ושיעורי גרוטאות נמוכים
4. משמש ביישומים קריטיים כגון חלקי רכב, רכיבים הידראוליים, מכונות דיוק, כלובי גלגול שלדה וציוד חקלאי מדויק
