תיאור מוצרים
מפרט מוצר
| תקנים | ASTM A213 / ASME SA213 |
| דרגות פלדה | TP201 TP202 TP304 TP304L TP304H TP309S TP309H TP310S TP316 TP316L TP317 TP321 TP347 TP347H TP348 TP348H TP444 |
| תקנים מקבילים | EN 10216-5, DIN 17456, JIS G3463 |
| קוטר חיצוני של צינור (OD) | 16 מ"מ – 63.5 מ"מ |
| עובי דופן הצינור (WT) | 1.0 מ"מ - 4.0 מ"מ |
| מֶשֶׁך | עד 20,000 מ"מ (זמין בהתאמה אישית) |
| גובה סנפיר | 8 מ"מ - 16 מ"מ |
| עובי סנפיר | 0.3 מ"מ - 0.6 מ"מ |
| סנפיר פיץ' | 8 - 12 FPI |

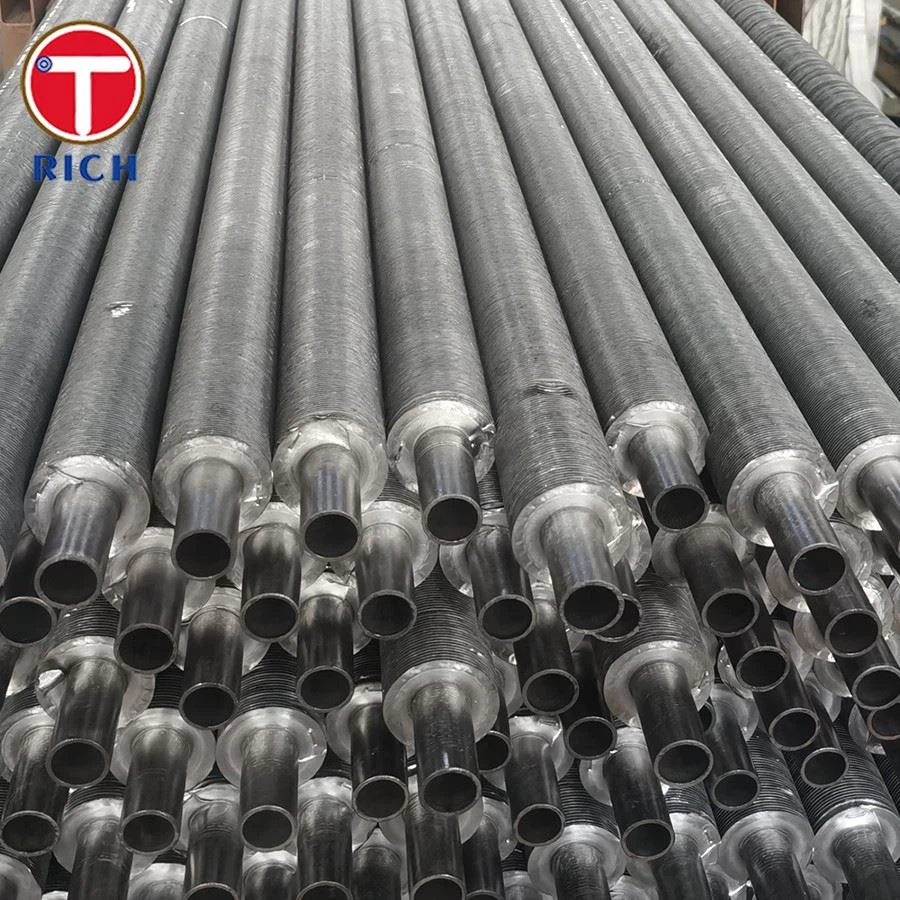

המבנה של צינור הסנפיר מסוג G מבטיח התאמה הדוקה בין הסנפיר לצינור הבסיס, וכתוצאה מכך התנגדות תרמית למגע נמוכה יותר בהשוואה לצינורות עטופים מסוג L- או מסוג LL-. שטח העברת החום המוגדל באופן משמעותי ליחידת אורך מאפשר עיצובים קומפקטיים יותר של מעבים, מאיידים וסלילים.
בהשוואה לצינורות עם סנפיר העשויים מחומרים כמו נחושת או אלומיניום, נירוסטה מציעה עמידות מעולה בפני קורוזיה; לדוגמה, TP316L מפגין עמידות מצוינת בפני קורוזיה וחריצים כאשר הוא נחשף לתנאים הנפוצים במערכות HVAC, כגון עיבוי, עיבוי חומצי מהסרת לחות, ריסוס מלח חופי וסביבות עם רמות כלוריד נמוכות.
שירותים מותאמים אישית
- TORICH מציעה שירותי גודל מותאם אישית; ניתן להתאים מפרטים כגון קוטר חיצוני של צינור הבסיס, עובי דופן, אורך, גובה סנפיר, עובי סנפיר וגובה סנפיר (FPI) לשרטוטים או לפרמטרים של עיצוב.
- בנוסף לדרגות סטנדרטיות כמו TP304/304L/316/316L/321/310S, ניתן לבחור חומרים כגון 904L, S32205 נירוסטה דופלקסית או סגסוגות מיוחדות אחרות בהתבסס על קורוזיביות המדיום; חומר הסנפיר עשוי להיות שונה גם מזה של צינור הבסיס.
- אנו מספקים טיפולי קצה ותצורות שונות, לרבות קצוות חלקים, קצוות משופעים, השחלה, התרחבות, הנחתה, חיבורי אוגן, מרפקים מרותכים, כפיפות U-, צינורות מפותלים וצורות מורכבות לפי דרישות הלקוח.
- אפשרויות טיפול פני השטח כוללות כבישה ופסיבציה, חישול בהיר, ליטוש מכני וליטוש אלקטרו.
הרכב כימי
| אֵלֵמֶנט | C | Mn | סִי | P | S | Cr | ני | N |
|---|---|---|---|---|---|---|---|---|
| TP201 | פחות או שווה ל-0.15 | 5.5–7.5 | פחות או שווה ל-1.00 | פחות או שווה ל-0.060 | פחות או שווה ל-0.030 | 16.0–18.0 | 3.5–5.5 | פחות או שווה ל-0.25 |
| TP202 | פחות או שווה ל-0.15 | 7.5–10.0 | פחות או שווה ל-1.00 | פחות או שווה ל-0.060 | פחות או שווה ל-0.030 | 17.0–19.0 | 4.0–6.0 | פחות או שווה ל-0.25 |
| TP304 | פחות או שווה ל-0.08 | פחות או שווה ל-2.00 | פחות או שווה ל-1.00 | פחות או שווה ל-0.045 | פחות או שווה ל-0.030 | 18.0–20.0 | 8.0–11.0 | - |
| TP304L | פחות או שווה ל-0.035 | פחות או שווה ל-2.00 | פחות או שווה ל-1.00 | פחות או שווה ל-0.045 | פחות או שווה ל-0.030 | 18.0–20.0 | 8.0–12.0 | - |
מאפיינים מכניים
| נֶכֶס | חוזק מתיחה (MPa) | חוזק תשואה 0.2% (MPa) | התארכות (%) | קשיות (HB) |
| TP201 | גדול או שווה ל-520 | גדול או שווה ל-275 | גדול או שווה ל-40 | פחות או שווה ל-201 |
| TP202 | גדול או שווה ל-515 | גדול או שווה ל-275 | גדול או שווה ל-40 | פחות או שווה ל-201 |
| TP304 | גדול או שווה ל-515 | גדול או שווה ל-205 | גדול או שווה ל-40 | פחות או שווה ל-201 |
| TP304L | גדול או שווה ל-485 | גדול או שווה ל-170 | גדול או שווה ל-40 | פחות או שווה ל-183 |
ציונים חלופיים אפשריים
- עבור ציוד HVAC חיצוני המותקן באזורי חוף, TP316L הוא בחירה מתאימה, המציע עמידות מעולה בפני קורוזיה של כלוריד-.
- עבור מערכות HVAC תעשייתיות הפועלות בסביבות קשות, צינורות דופלקס 2205 נירוסטה מציעים חוזק מכני גדול יותר ועמידות בפני קורוזיה מעולה בהשוואה לפלדות אל-חלד אוסטניטיות קונבנציונליות.
- עבור מים חמים-בטמפרטורה גבוהה, סלילי קיטור או מערכות התאוששות חום, TP321 היא אפשרות מתאימה; ייצוב הטיטניום שלו מונע קורוזיה בין-גרגירית בטווח של 350-500 מעלות, מה שהופך אותו למתאים ליישומי-טמפרטורות גבוהות.
אזורי יישום
- מערכות מיזוג מסחריות: ציוד מיזוג מרכזי, מערכות VRF/VRV, יחידות סליל מאוורר
- ציוד קירור וקירור: צ'ילרים-מקוררים באוויר, מכלולי מאייד, מודולי קירור
- יחידות מעבה מקוררות-: מעבי קירור, סלילי מעבה HVAC, יחידות לשחזור חום
- מערכות HVAC ותהליכי קירור תעשייתיים: מערכות קירור במפעל, ציוד מיזוג אוויר תעשייתי, מערכות קירור לחדרי ציוד
תערוכת מוצרים
ציוד בדיקה
ציוד במפעל
ציוד כבישה
חבילת מוצרים
שאלות נפוצות
ש: מהו צינור עם סנפירים מסוג -G? במה זה שונה מצינורות עם סנפיר עטופים מסוג -L, LL ו-KL?

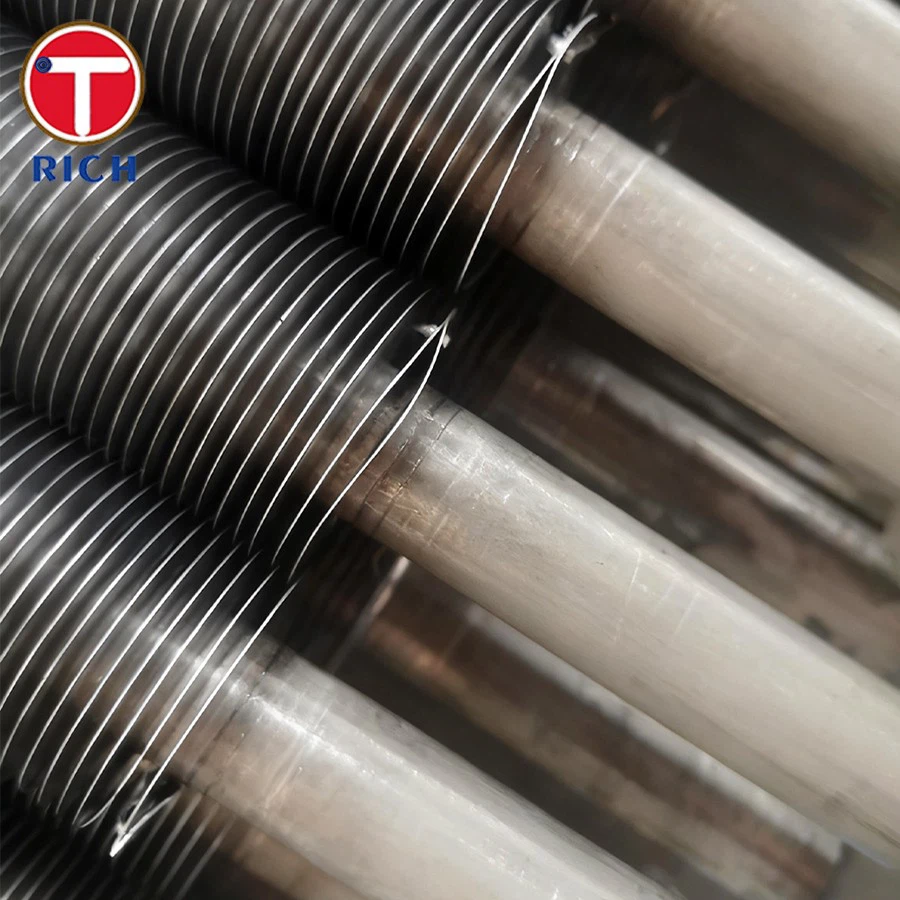

ת: צינור מסוג AG -מיוצר על ידי עיבוד חריץ ספירלי לתוך המשטח החיצוני של צינור הבסיס, הטמעת סנפיר מנירוסטה לתוך החריץ ונעילתו במקומו באמצעות גלגול. בהשוואה לצינורות עטופים בסנפירים מסוג L, LL ו-KL -, הסנפיר מסוג G- מציע קשר הדוק יותר עם צינור הבסיס, התנגדות תרמית למגע נמוכה יותר ועמידות מעולה בפני רעידות והלם תרמי.
ש: מהם טווחי הטמפרטורה והלחץ של צינורות נירוסטה מסוג G- עם סנפירים?
ת: דרגות נירוסטה אוסטניטית נפוצות מתאימות לשימוש לטווח ארוך-בטווח טמפרטורות של -196 מעלות עד כ-450 מעלות.
ש: כיצד נבחר גובה הסנפיר (FPI)?
ת: גובה הסנפיר נקבע בעיקר על ידי גורמים כגון התנגדות זרימת האוויר, יכולת העברת החום והסיכון להתעבות. בדרך כלל, מחליפי חום מאולצים-מנצלים 8–12 FPI; ניתן לבחור 5–8 FPI עבור יישומים הכוללים קצבי זרימת אוויר גבוהים או ניקיון אוויר נמוך יותר; ו-4–6 FPI מתאים לסביבות עם רמות אבק גבוהות כדי למזער את הצטברות האבק ולהפחית את תדירות הניקוי.
