תיאור מוצרים
מפרט מוצר
| תקנים |
ASTM A269 / ASME SA269 |
| ציוני פלדה | TP201 TP201LN TP304 TP304L TP304LN TP316 TP316L TP316LN TP317 TP321 TP347 TP348 TPXM10 TPXM11 TPXM15 TPXM19 TPXM29. |
| תקנים מקבילים |
JIS G3459 / EN 10216-5 / DIN 2391 |
| קוטר חיצוני (OD) | 3 מ"מ – 25.4 מ"מ |
| עובי קיר (WT) | 0.3 מ"מ - 3 מ"מ |
| מֶשֶׁך | 6 / 12 m |
| טיפול פני השטח | Bright Annealed (BA) |
| תהליך ייצור | Cold Drawn / Cold Drawn |
| מַצָב | פתרון חישול |
בהשוואה לצינורות הידראוליים מפלדת פחמן מסורתית, צינורות פלדה בקוטר קטן של TORICH-מיוצרים מפלדת אל חלד 304/316L-מציעים עמידות מעולה בפני קורוזיה ולחות ועמידים בהשפלה מנוזלים הידראוליים. חספוס פני השטח הפנימי נשלט ל-Ra פחות מ-0.8 מיקרומטר או שווה ל-0.8 מיקרומטר, מה שמפחית משמעותית את התנגדות הזרימה והיצמדות החלקיקים.
מערכות הידראוליות דורשות ממדים מדויקים; צינורות הפלדה שלנו בקוטר קטן ASTM A269 מציגים סובלנות קפדנית-סובלנות לקוטר חיצוני בטווח של ±0.05 מ"מ, סובלנות עובי דופן של ±10% וסטיית עגול פחות או שווה ל-0.03 מ"מ-מה שמבטיחה התאמה מושלמת עם אביזרי דחיסה סטנדרטיים של מותגים ופארקר.
שירותים מותאמים אישית
- TORICH תומך בהתאמה אישית של קטרים חיצוניים ועובי דופן שאינם-סטנדרטיים, ומציע מפרטים הנעים מקוטר חיצוני מינימלי של 1.0 מ"מ (גודל נימי) לעובי דופן מינימלי של 0.2 מ"מ. מוצרים אלה מתאימים לקווי בקרה הידראוליים ולמערכות נוזלים מדויקות.
- אנו מציעים טיפולי משטח שונים, לרבות חישול בהיר (Ra פחות מ-0.8 מיקרומטר או שווה ל-0.8 מיקרומטר), כבישה ופסיבציה, ליטוש מכני (Ra פחות או שווה ל-0.4 מיקרומטר), וליטוש אלקטרו (Ra פחות או שווה ל-0.2 מיקרומטר).
- TORICH מספקת גם מגוון של שירותי-הכנה סופי-כולל חיתוך (1×45 מעלות פנימי וחיצוני), חיתוך רגיל, התרחבות, שיבוץ, השחלה והרכבה מוקדמת של אביזרים מרותכים-, כולם כרוכים בשחרור וניקוי יסודיים.
הרכב כימי
| אֵלֵמֶנט | C (מקסימום) | Mn (מקסימום) | סי (מקסימום) | P (מקסימום) | S (מקסימום) | Cr (%) | Ni (%) | מו (%) |
| TP304 | 0.08 | 2.00 | 1.00 | 0.045 | 0.030 | 18.0–20.0 | 8.0–11.0 | - |
| TP316L | 0.035 | 2.00 | 1.00 | 0.045 | 0.030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| TP321 | 0.08 | 2.00 | 1.00 | 0.045 | 0.030 | 17.0–19.0 | 9.0–12.0 | - |
מאפיינים מכניים
| נֶכֶס | חוזק מתיחה (דקות) | חוזק תשואה 0.2% (דקה) | התארכות (דקות) | קשיות (מקסימום) |
| דְרִישָׁה | 515 MPa (75 ksi) | 205 MPa (30 ksi) | 35% | 90 HRB |
ציונים חלופיים אפשריים
- עבור קווי עזר הידראוליים כלליים או חוזרים שאינם חשופים לריכוזים גבוהים של כלורידים, TP304/304L הוא בחירה מתאימה; הוא חסכוני יותר-מ-316 ליטר ומציע עמידות בפני מים-אש גליקול-נוזלים הידראוליים עמידים ושמנים מינרליים קונבנציונליים.
- אם המדיום ההידראולי מכיל ריכוזים גבוהים של מלח ים או כימיקלים מאכלים מאוד, ניתן לבחור 904L (UNS N08904) או נירוסטה דופלקס 2205 (UNS S32205); 904L מציע עמידות מעולה בפני קורוזיה, בעוד ש-2205 בעל חוזק תפוקה יותר מכפול מזה של 316L, מה שמאפשר לו לעמוד באותם לחצים גבוהים עם עובי דופן דק יותר.
אזורי יישום
הצינור מתאים למעגלי בקרה, הילוכים ושימון בסוגים שונים של ציוד הידראולי, במיוחד:
- מערכות כוח והפעלה הידראוליות תעשייתיות: תחנות משאבה הידראוליות ומכלולי בלוק שסתומים, קווי חיבור צילינדרים הידראוליים וצנרת מצבר וקירור
- מכונות בנייה וחקלאות ניידות: מערכות היגוי ובלימה הידראוליות, קווי סיכה וקווי בקרת קדמיים
- מערכות הידראוליות ימיות: צנרת בקרה הידראולית לציוד הגה, כננות עיגון ומכסי פתחים

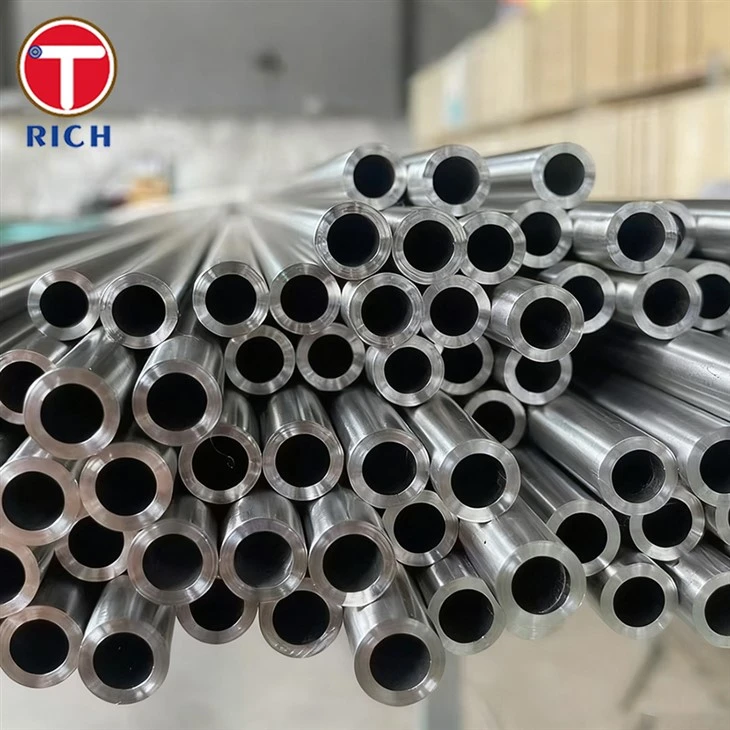

תערוכת מוצרים
ציוד בדיקה
ציוד במפעל
ציוד כבישה
חבילת מוצרים
שאלות נפוצות
ש: מה ההבדל בין צינורות BA ו-AP? איזה סוג משמש למערכות הידראוליות?
ת: צינורות BA (Bright Annealed) כוללים גימור בהיר-חוצף עם חספוס פני השטח הפנימי (Ra) של פחות או שווה ל-0.8 מיקרומטר וניקיון גבוה; זהו מפרט האספקה הסטנדרטי עבור צינורות הידראוליים ומכשור. צינורות AP (Acid Pickled) עוברים כבישה ופסיבציה חומצית, וכתוצאה מכך נוצר משטח לבן אפור מט-; בעוד שהוא מציע עמידות גבוהה יותר בפני קורוזיה, יש לו חספוס משטח גבוה יותר. צינורות BA הם הבחירה המועדפת עבור מערכות הידראוליות, בעוד שצינורות AP משמשים בדרך כלל לצנרת כימית בקוטר- גדול.
ש: אני דורש משטח פנימי נקי במיוחד; האם אתם מציעים שירותי ניקוי חמצן?
ת: כן, אנחנו בהחלט עושים זאת. אנו מספקים תהליך ניקוי "ללא שמן- ושומנים המיועד למדיה הידראולית בטוהר- גבוה, המסוגל להשיג את רמות הניקיון הגבוהות המצוינות ב-ISO 4406, ולאחר מכן איטום באמצעות מכסים אטומים בחום- או מכסי קצה מיוחדים.
ש: האם כדאי לי לבחור TP304 או TP316L עבור מערכות הידראוליות?
ת: TP304/304L מתאים ליישומים הכוללים שמנים הידראוליים מינרליים סטנדרטיים, אוויר דחוס או סביבות יבשות יבשות. יש לבחור את TP316L עבור סביבות חשופות למי ים, מים מופחתים, חומרים המכילים כלוריד-, אטמוספרות ימיות או תנאים כימיים קורוזיביים.
