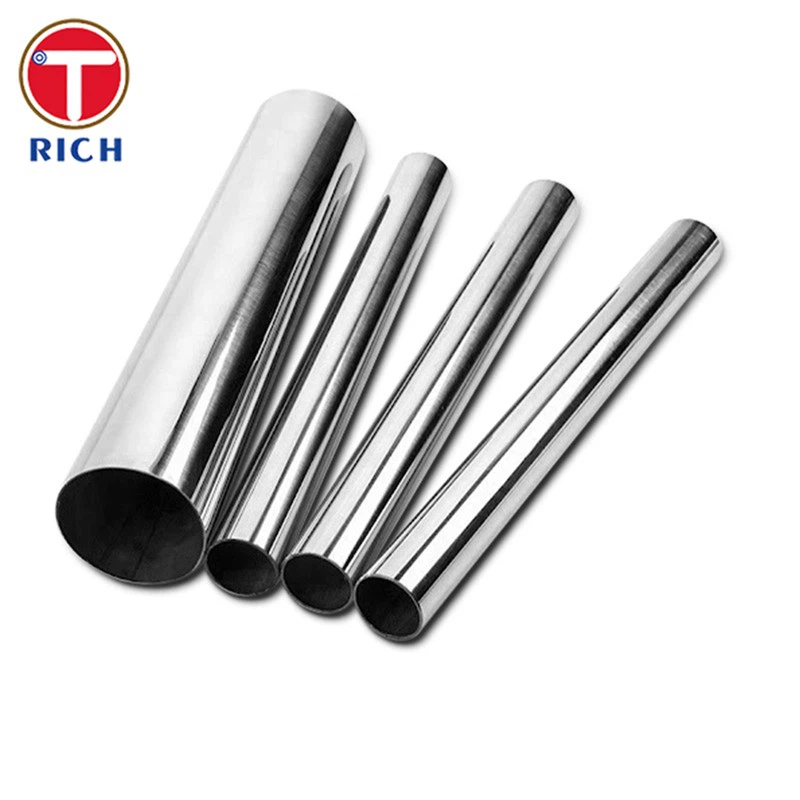

תיאור מוצרים
מפרט מוצר
| תקנים | ASTM A312 / ASME SA312 |
| ציוני פלדה | TP XM-19 TP XM-10 TP XM-11 TP XM-15 TPXM-29 304 304L 304H 304LN 309S 309H 310S 316 316L 316LN 317 321 347 347H 348 904L, וכו'. |
| תקנים מקבילים | EN 10216-5, JIS G3459, GOST 9941 |
| קוטר חיצוני (OD) | 6 מ"מ – 630 מ"מ |
| עובי קיר (WT) | 0.5 מ"מ – 55 מ"מ |
| מֶשֶׁך | 6/12 m |
| טיפול פני השטח | מחולל, כבוש, פסיבי |
| תהליך ייצור | שרטוט קר, גלגול קר, ריתוך TIG, חישול פתרון |
| מַצָב | פתרון חישול |
מפעלי עיבוד נפט וגז דורשים חומרים המסוגלים לעמוד בטמפרטורות גבוהות ונמוכות מתחלפות, כמו גם תנודות לחץ. צינור נירוסטה אוסטיני שומר על תכונות מכניות יציבות על פני טווח טמפרטורות הפעלה של -196 מעלות עד 870 מעלות, ומציע עמידות מצוינת לפגיעה ועייפות.
המיקרו-מבנה האוסטניטי שלו מספק גמישות מעולה-עם התארכות של 35% ומעלה-ומאפשר-ריתוך באתר ללא חימום מראש או טיפול בחום לאחר-ריתוך, ובכך מקצר משמעותית את זמני ההתקנה. יתר על כן, הכללת מוליבדן של 2.0-3.0% בדרגות TP316/316L מאפשרת עמידות בפני קורוזיה במתח הנגרמת על ידי סולפידים, פחמן דו חמצני וכלוריד בסביבות נפט וגז.
שירותים מותאמים אישית
- TORICH מציעה התאמה אישית למידות לא-סטנדרטיות, התומכת בצינורות ללא תפרים בקטרים חיצוניים של עד 630 מ"מ וצינורות מרותכים עד 1800 מ"מ.
- השירותים כוללים ליטוש מראה פנימי וחיצוני (Ra פחות מ-0.4 מיקרומטר או שווה ל-0.4μm), שרטוט חוטים מדויק, התזת חול מט וכבישה ופסיבציה משופרים.
- יכולות העיבוד כוללות כיפוף צינורות, התלקחות, הנחתה, שיוף קצה, ריתוך מכסה קצה והרכבה מוקדמת של-אוגן.
הרכב כימי
| רכיב (%) | C | Cr | ני | מו | Mn | סִי |
|---|---|---|---|---|---|---|
| TP304L | פחות או שווה ל-0.030 | 18.0–20.0 | 8.0–12.0 | - | פחות או שווה ל-2.0 | פחות או שווה ל-1.0 |
| TP316L | פחות או שווה ל-0.030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 | פחות או שווה ל-2.0 | פחות או שווה ל-1.0 |
מאפיינים מכניים
| נֶכֶס | חוזק מתיחה (MPa) | חוזק תפוקה (MPa) | התארכות (%) | קשיות (HRB) |
|---|---|---|---|---|
| TP304L | גדול או שווה ל-485 | גדול או שווה ל-170 | גדול או שווה ל-35 | פחות או שווה ל-90 |
| TP316L | גדול או שווה ל-485 | גדול או שווה ל-170 | גדול או שווה ל-35 | פחות או שווה ל-90 |
ציונים חלופיים אפשריים
- עבור מעקב אחר חום-בטמפרטורה גבוהה או צנרת פריקת תהליך העולה על 400 מעלות, ניתן לבחור פלדת אל חלד TP321 או TP347 כדי למנוע משקעים של כרום קרביד במהלך חשיפה ממושכת לטמפרטורה- גבוהה.
- עבור תנאי תהליך נפט וגז סטנדרטיים הכוללים קורוזיה קלה, טמפרטורות סביבה ולחצים נמוכים, פלדות אל חלד TP201 או TP302 הן אפשרויות מתאימות; הם מציעים חלופה חסכונית-ל-TP304.
- עבור תנאי הפעלה קשים-כגון אלו הכוללים רמות גבוהות של גופרית או כלוריד-904L אולטרה-גבוהה-פלדת אל-חלד אוסטניטית היא בחירה מתאימה, שכן היא עמידה בפני חומצות חזקות וקורוזיה גבוהה של כלוריד-יון, מה שהופך אותה למתאים לצנרת תהליכים קורוזיביים מאוד של נפט וגז.
אזורי יישום
- צנרת עיבוד, קווי תמסורת וצנרת מפרידה ביחידות לעיבוד נפט גולמי
- צנרת לעיבוד גז, צנרת יחידת התייבשות וצנרת עזר מדחס במפעלי עיבוד גז טבעי
- צנרת העברת כימיקלים, צנרת כור וחיבורי ציוד תהליך ביחידות פטרוכימיות
- מעגלי קירור, צנרת מעבה וחיבורי מחליף חום במערכות חילופי חום

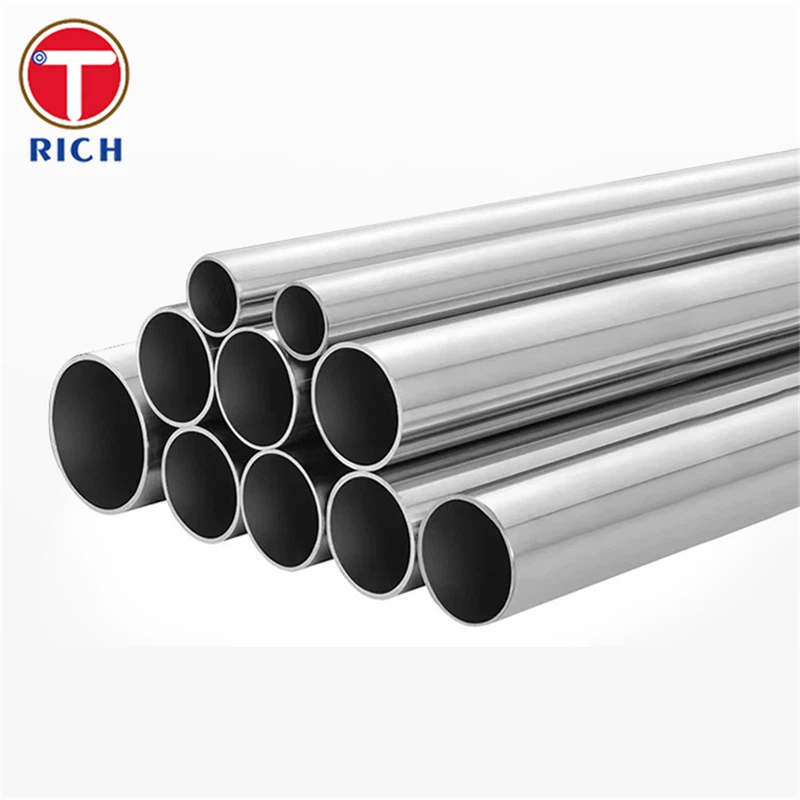

תערוכת מוצרים
ציוד בדיקה
ציוד במפעל
ציוד כבישה
ציוד פוליש
ציוד ציור קר
חבילת מוצרים
שאלות נפוצות
ש: כיצד יש לבחור צינורות מרותכים וחלקים ASTM A269 עבור יישומי נפט וגז?
ת: צינורות ללא תפרים מועדפים עבור רשתות צינורות בלחץ גבוה-, קורוזיביות גבוהות ורשתות ליבה; צינורות מרותכים דיוק- מתאימים ללחץ בינוני-עד-נמוך-, קורוזיבי בינוני וצנרת תהליך עזר.
ש: כיצד מובטחת איכות הריתוך של צינורות מרותכים?
ת: צינורות מרותכים מיוצרים באמצעות ריתוך אוטומטי של גז אינרטי טונגסטן (TIG) ללא חומר מילוי; לאחר-ריתוך, הם עוברים שרטוט קר וחישול תמיסות בכל המפרטים כדי להבטיח שהמיקרו-מבנה של תפר הריתוך תואם לזה של . 100% זרם מערבולת מתכת או- בדיקות רנטגן זמינות.
ש: מהם טיפולי המשטח הנפוצים לצנרת תהליך?
ת: חישול וכבישה (AP) בשילוב ליטוש חיצוני הן השיטות הנפוצות ביותר; הם מספקים פסיביות משטח יעילה תוך הבטחת גימור אטרקטיבי ועמיד. עבור יישומים הכוללים חמצן טהור או מדיה בטוהר- גבוה, מומלץ חישול Bright (BA) או ליטוש אלקטרו.
