תיאור מוצרים
מפרט מוצר
| תקנים | ASTM A213 |
| ציוני פלדה | TP201 TP202 TP304 TP304L TP304H TP309S TP309H TP310S TP316 TP316L TP317 TP321 TP347 TP347H TP348 TP348H TP444 |
| חומר שווה ערך | EN 1.4401 / X5CrNiMo17-12-2, SUS316 (JIS), 1.4401(DIN), ISO 9329-2 X5CrNiMo17-12-2, 06Cr17Ni12Mo2(GB) |
| קוטר חיצוני (OD) | 12.7 מ"מ – 50.8 מ"מ |
| עובי קיר (WT) | 0.7 מ"מ - 5.0 מ"מ |
| מֶשֶׁך | עד 25 מ' (לפני כיפוף) |
| טיפול פני השטח | כָּבוּשׁ |
| תהליך ייצור | Cold Drawn / Cold Drawn |
| מַצָב | חישול וכבישה (S.A. & P.) |

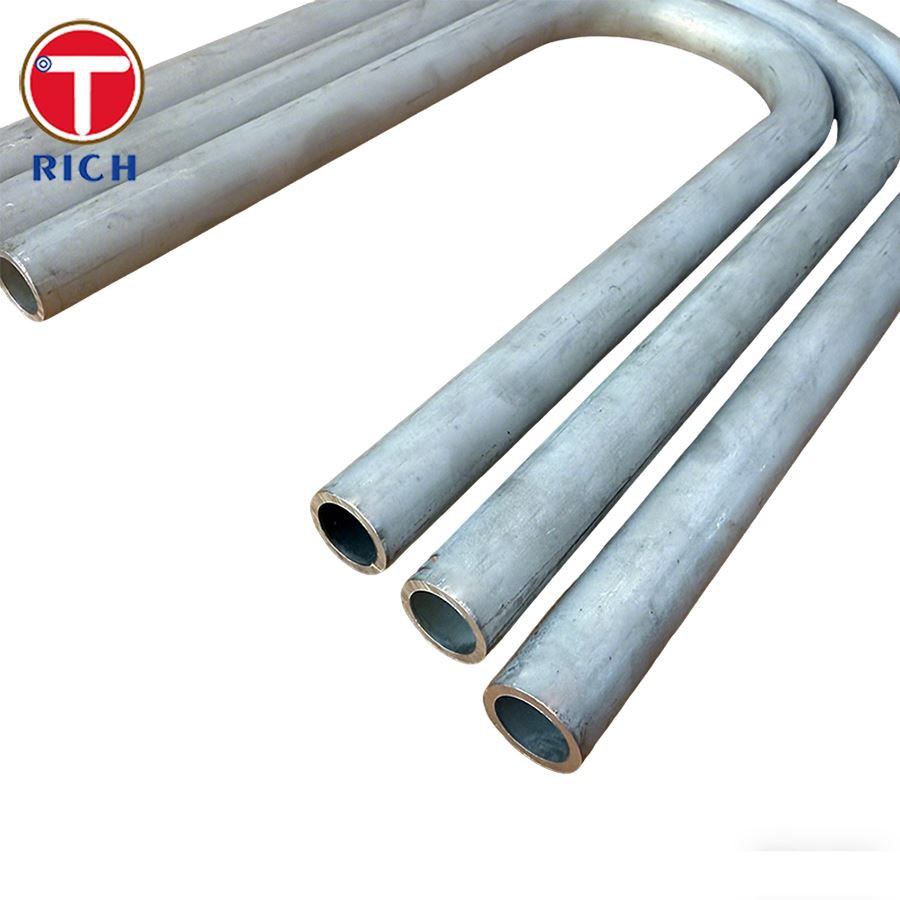

U Tube Heat Exchanger מתאים ליישומים הכוללים הפרשי טמפרטורה גדולים, שכן העיצוב שלהם מאפשר לצינורות להתרחב ולהתכווץ בחופשיות, ובכך להתאים לתנודות טמפרטורה. יתר על כן, הם מסוגלים לפעול בתנאי-טמפרטורה ו-לחץ גבוה-בדרך כלל בטמפרטורות של 450 מעלות ומטה ובלחצים של 6.4 MPa ומטה.
חומר הצינור עובר טיפול בתמיסה, תהליך שממיס לחלוטין שלבים משקעים-כגון קרבידים ושלבי סיגמה- לתוך המטריצה האוסטניטית, וכתוצאה מכך מיקרו-מבנה אחיד, חד-פאזי- תוך ביטול יסודי של כל שאר מתחי העיבוד.
פלדת אל חלד TP316 מכילה 2-3% מוליבדן, מה שמקנה לה עמידות בפני קורוזיה חזקה. בתנאי הפעלה טיפוסיים-במיוחד כאשר ריכוז יוני הכלוריד (Cl⁻) אינו עולה על 400 מ"ג/ליטר והטמפרטורה נשארת מתחת ל-130 מעלות -פלדת אל-חלד TP316 משמשת כבחירת חומר מתאימה.
שירותים מותאמים אישית
- TORICH מציעה שירותי גודל מותאם אישית, המאפשרים התאמה אישית של מוצרים על סמך שרטוטים שסופקו על ידי לקוחות. המידות הזמינות נעות בין קוטר חיצוני של 12.7 מ"מ עד 50.8 מ"מ ועובי דופן של 0.7 מ"מ עד 5.0 מ"מ, כאשר אורכים מגיעים עד 25 מטר (לפני כיפוף); מידות מותאמות אישית זמינות גם לפי בקשה.
- עבור יישומי מחליפי חום הדורשים רמות גבוהות של ניקיון, אנו מציעים טיפולים מיוחדים, כולל חישול בהיר וליטוש פנימי וחיצוני.
- TORICH מציעה גם שירותי עיבוד שונים, לרבות חיתוך מדויק לאורכים ספציפיים, שיפוע וכיפוף מיוחד לצורות ייחודיות.
הרכב כימי
| אֵלֵמֶנט | C (מקסימום) | סי (מקסימום) | Mn (מקסימום) | P (מקסימום) | S (מקסימום) | Cr | ני | מו | נ.ב |
|---|---|---|---|---|---|---|---|---|---|
| TP316 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 | - |
| TP317L | 0.035 | 1.00 | 2.00 | 0.045 | 0.030 | 18.0–20.0 | 11.0–15.0 | 3.0–4.0 | - |
| TP348 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 17.0–19.0 | 9.0–13.0 | - | 10×C דקות |
מאפיינים מכניים
| נֶכֶס | חוזק מתיחה (MPa) דקות | חוזק תפוקה (MPa) דקות | התארכות (%) דקות |
|---|---|---|---|
| TP316 | 515 | 205 | 35 |
| TP317L | 515 | 205 | 35 |
| TP348 | 515 | 205 | 35 |
ציונים חלופיים אפשריים
- 254SMO היא פלדת אל חלד מיוחדת-נמוכה במיוחד בפחמן, המפגינה עמידות מצוינת בפני בור כלוריד וקורוזיה של חריצים. זוהי בחירה מתאימה עבור סביבות שבהן ריכוז יוני הכלוריד עולה על 1800 מ"ג/ליטר אך נשאר מתחת ל-5000 מ"ג/ליטר, והטמפרטורה היא בטווח של 130 מעלות.
- פלדת אל-חלד סופר-904L בעלת יכולות מעבר אקטיביות-פאסיביות מעולה ועמידות בפני קורוזיה יוצאת דופן. זה מתאים לסביבות שבהן ריכוז יוני הכלוריד במדיום עולה על 400 מ"ג/ליטר אך נשאר בטווח של 1000 מ"ג/ליטר, והטמפרטורה היא בטווח של 130 מעלות.
- עבור סביבות שבהן ריכוז יוני הכלוריד אינו עולה על 100 מ"ג/ליטר והטמפרטורה היא בטווח של 120 מעלות , ניתן לבחור נירוסטה 304; בנוסף, הוא מציע פתרון חסכוני יותר-.
אזורי יישום
ASTM A213 TP316 U Tube Heat Exchange נמצא בשימוש נרחב במתקני פטרוכימיה ונפט וגז, כולל מחליפי חום-ו-צינורות, מערכות עיבוד וקירור גז טבעי, מחליפי חום של פלטפורמת נפט ימית, כמו גם מעבים ומחממי מי הזנה במפעלים פטרוכימיים.
תערוכת מוצרים
ציוד בדיקה
ציוד במפעל
ציוד כבישה
חבילת מוצרים
שאלות נפוצות
ש: מה ההבדל בין צינורות TP316 ו-TP316L U-?
ת: ההבדל העיקרי בין TP316 ל-TP316L טמון בתכולת הפחמן שלהם; ל-TP316L תכולת פחמן נמוכה יותר, מה שמפחית את הסיכון לקורוזיה בין-גרגירית בעקבות ריתוך, מה שהופך אותו למתאים לשימוש במערכות מחליפי חום מרותכים.
ש: איך המוצרים נארזים?
ת: כל צינור מוגן על ידי שרוול פלסטיק וארוז בארגזי עץ כדי למנוע נזק או זיהום במהלך המעבר.
ש: מהי טמפרטורת הפעולה המקסימלית עבור צינורות מחליף חום ASTM A213 TP316?
ת: טמפרטורת ההפעלה הרציפה של צינורות אלה היא כ-800 מעלות, ובתנאי הפעלה לסירוגין, הם יכולים בדרך כלל לעמוד בטמפרטורות של עד 870 מעלות.
