תיאור מוצרים
מפרט מוצר
| תקנים | ASTM A269 |
| ציוני פלדה | SS 304 / UNS S30400 |
| תקנים מקבילים | EN 1.4301 / JIS SUS304 |
| קוטר חיצוני (OD) | 6 מ"מ - 89 מ"מ |
| עובי קיר (WT) | 0.5 מ"מ - 3.0 מ"מ |
| מֶשֶׁך | 6/12 מ', או מותאם אישית |
| טיפול פני השטח | בהיר חישול |
| תהליך ייצור | התנגדות חשמלית מרותכת (ERW) |
| מַצָב | בהיר חישול |
מערכות HVAC מטפלות לעתים קרובות במדיה לחה, מתעבה וקורוזיבית קלה, כגון פחמן דו חמצני מומס, חומרי ניקוי וחומרים דומים. המורכבת מ-18-20% כרום ו-8-10.5% ניקל, נירוסטה דרגה 304 יוצרת שכבת תחמוצת פסיבית יציבה המתנגדת לקורוזיה הנגרמת על ידי עיבוי; בניגוד לפלדת פחמן, היא אינה דורשת ציפויים נוספים נגד-קורוזיה.
צינור SS 304 ERW עובר תהליך חישול בהיר, ומשיג חספוס פני השטח של Ra פחות או שווה ל-0.8 מיקרומטר. ללא חמצון וזיהומים, הדפנות הפנימיות החלקות שלהם ממזערות את הצטברות האבק והאבנית, ובכך מפחיתה את התנגדות הזרימה בתוך מערכת הצנרת.
בהשוואה לנירוסטה 316L, דרגה 304 מציעה יתרון עלות של 15-20%, בעוד שיכולות הביצועים שלה נשארות מספיקות במלואן כדי לעמוד בדרישות המיינסטרים של יישומי HVAC. יתר על כן, שלב 304 מחובר בקלות באמצעות שיטות כגון התאמה-בלחץ או ריתוך, מה שעוזר להוזיל את עלויות ההתקנה הכוללות של המערכת.
שירותים מותאמים אישית
- TORICH מציעה אורכים קבועים של 3 מטר, 6 מטר, 9 מטר ו-12 מטר, עם חיתוך מותאם אישית זמין לפי בקשת הלקוח.
- אנו מספקים שירותי כיפוף CNC, כולל כיפופי U-, סלילי סרפנטין וכיפוף רב- ברדיוס.
- בנוסף לגימורים בהירים, אנו מציעים טיפולי משטח שונים כגון כבישה ופסיביות, ליטוש מכני (180#, 240#, 320#, 400#, עד 600# גריט), ליטוש אלקטרו (EP).
- אנו מציעים שירותי חיתוך, כיפוף, התרחבות והכנת ריתוך בלייזר לייצור אביזרי HVAC מיוחדים-כגון מרפקים, טי ומפחיתים-המוכנים להתקנת מערכת ישירה.
- עבור צנרת HVAC-בלחץ גבוה, ביצענו אופטימיזציה לתהליך ריתוך ה-ERW שלנו כדי לשפר את חוזק הריתוך וגם את אטימות-הדליפה.
הרכב כימי
| אֵלֵמֶנט | C (מקסימום) | Mn (מקסימום) | סי (מקסימום) | P (מקסימום) | S (מקסימום) | Cr (%) | Ni (%) | מו (%) |
| TP304 | 0.08 | 2.00 | 1.00 | 0.045 | 0.030 | 18.0–20.0 | 8.0–10.5 | - |
| TP316 | 0.08 | 2.00 | 1.00 | 0.045 | 0.030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| TPXM15 | 0.08 | 2.00 | 1.00 | 0.045 | 0.030 | 15.0–17.0 | 4.0–6.0 | 0.3–0.6 |
מאפיינים מכניים
| נֶכֶס | חוזק מתיחה (MPa) | חוזק תפוקה (MPa) | התארכות (%) | קשיות (HB) |
| TP304 | 505–735 | גדול או שווה ל-215 | גדול או שווה ל-40 | פחות או שווה ל-88 |
| TP316 | 515–760 | גדול או שווה ל-205 | גדול או שווה ל-40 | פחות או שווה ל-95 |
| TPXM15 | 480–700 | גדול או שווה ל-200 | גדול או שווה ל-35 | פחות או שווה ל-90 |
ציונים חלופיים אפשריים
- בסביבות חוף או בסביבת כלוריד גבוהה-, מומלץ פלדת אל-חלד 316L; הוא מציע עמידות בפני קורוזיה וחריצים, מה שהופך אותו מתאים למערכות HVAC ימיות או מערכות מים שטופלו בכימיקלים.
- עבור פרויקטים הכוללים ריתוך נרחב, 304L-גרסת פחמן נמוכה- של SS 304- היא בחירה מתאימה. זה ממזער את הסיכון של קורוזיה בין-גרגירית ומתאים היטב לתהליכי ייצור מורכבים.
- עבור מערכות HVAC פנימיות, נירוסטה 201 היא אפשרות חסכונית-; עם זאת, הוא מציע עמידות מופחתת בפני קורוזיה וחיי שירות קצרים יותר.
אזורי יישום
צינור ASTM A269 SS 304 ERW נמצא בשימוש נרחב במערכות HVAC. להלן תחומי יישום מרכזיים בתרחישים מעשיים:
- מחליפי חום בצ'ילרים, יחידות גג ומערכות קירור תעשייתיות
- סלילי קירור/חימום וצנרת פנימית בתוך יחידות מיזוג אוויר
- מים צוננים וקווי קירור למערכות מיזוג וקירור מרכזיות
- תעלות אוויר נקיות וצנרת חלוקה למערכות אוורור וחלוקת אוויר
- צינורות מבניים ופונקציונליים הממוקמים בתוך ציוד HVAC

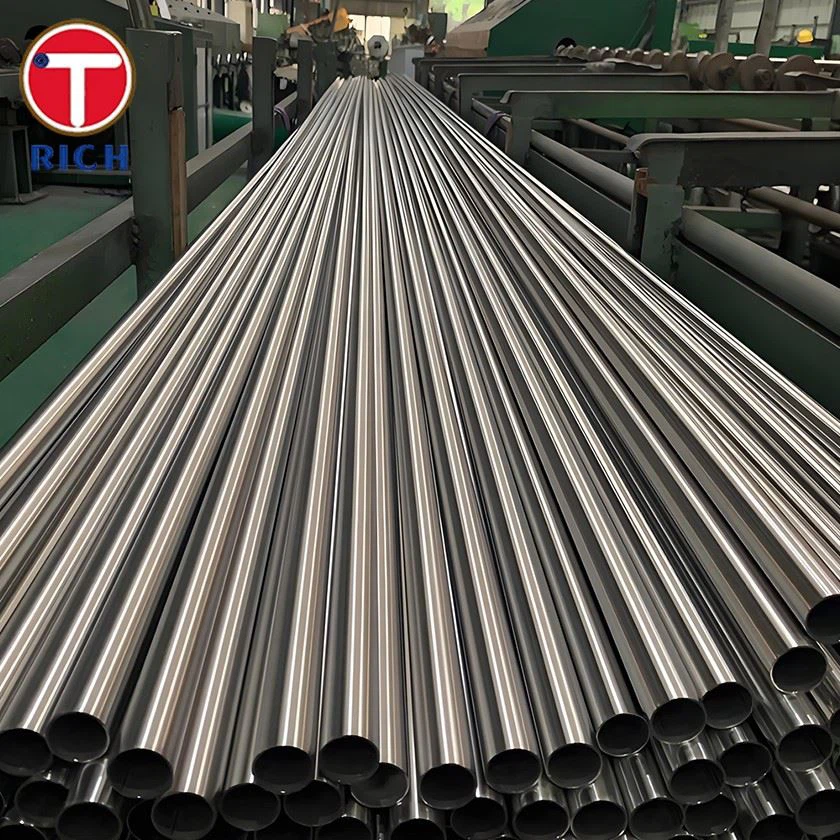

תערוכת מוצרים
ציוד בדיקה
ציוד במפעל
ציוד כבישה
חבילת מוצרים
שאלות נפוצות
ש: מה ההבדל בין גימורי משטח בהיר חישול (BA) וגימור משטח מחושל וחמוץ (AP)?
ת: משטחי BA מחושלים באווירת הגנה, וכתוצאה מכך גימור בהיר וכסוף ללא אבנית תחמוצת, עם חספוס פני השטח של Ra פחות או שווה ל-0.4 מיקרומטר. משטחי AP, לעומת זאת, מחושלים באוויר הפתוח ולאחר מכן מוחמצים כדי להסיר אבנית תחמוצת; הם כוללים גימור מט עם חספוס פני השטח של Ra גדול או שווה ל-3.2 מיקרומטר. צינורות BA מציעים ניקיון מעולה ולכן-מתאימות היטב למערכות HVAC תובעניות.
ש: האם איכות הריתוך של צינורות ERW (Electric Resistance Welded) אמינה?
ת: כן, זה אמין. ריתוך ERW מתבצע ללא תוספת של מתכת מילוי; כתוצאה מכך, תפר הריתוך עובר התגבשות מחדש ותואם את ההרכב הכימי של חומר הבסיס. בעקבות חישול בהיר, מתחים שיוריים של ריתוך מתבטלים, וכתוצאה מכך חוזק ריתוך שהוא לפחות 90% מחוזק חומר הבסיס, כאשר הביצועים הכוללים מתקרבים קרוב לאלו של צינורות ללא תפרים.
ש: מהן המגבלות לגבי עמידות בפני קורוזיה של נירוסטה 304 במערכות HVAC?
ת: בעוד מפלדת אל-חלד 304 מציגה עמידות מצוינת בפני קורוזיה נגד עיבוי, נוזלים נגד קפיאה וסביבות עירוניות טיפוסיות, חשיפה ממושכת לסביבות-כלורידיות גבוהות-כגון אזורי חוף, מגדלי קירור או אזורים שמסביב לבריכות שחייה-עלולה להוביל לקורוזיית בורות. במקרים כאלה, מומלץ לשדרג לנירוסטה 316L.
